Портативный рентген Rextar X
Портативный рентген Rextar X — интраоральная диагностика у кресла пациента
Rextar X — портативный интраоральный рентген для стоматологии, ориентированный на клиническую работу в потоке: прицельные снимки в эндодонтии, контроль этапов в имплантологии и хирургии, оценка периапикальной области, диагностика вторичного кариеса и контроль ортопедических конструкций. Форм-фактор «камера» и продуманная эргономика снижают время на подготовку снимка и помогают сохранять повторяемость геометрии при серийной съёмке. В основе работы — высокочастотный генератор, стабильные параметры трубки и широкий диапазон времени экспозиции.
Фокус Rextar X: повторяемость снимков, скорость серии, контролируемая экспозиция и решения по снижению влияния рассеянного излучения при портативной работе.

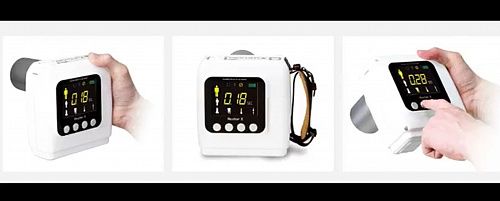

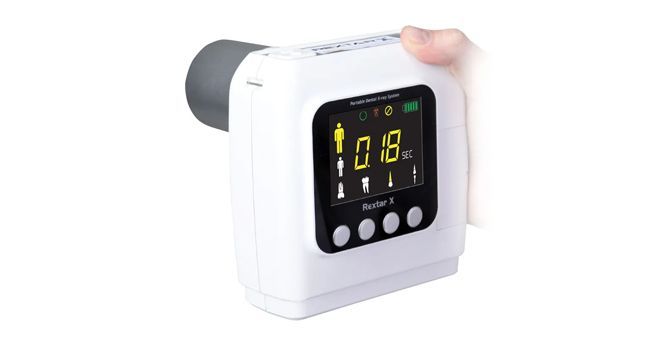

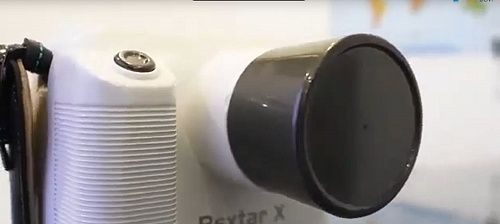

Rextar X: компактный корпус, информативный экран и управление, рассчитанное на быстрый цикл «подготовка → экспозиция → контроль результата».
Преимущества в ежедневной практике
- Повторяемость при серии снимков — удобнее удерживать геометрию и угол, особенно в эндодонтии и при контрольных снимках.
- Широкий диапазон экспозиции — настройка под тип приёмника изображения и клиническую ситуацию в пределах шагов экспозиции.
- Фокальное пятно 0.4 мм — акцент на детализацию прицельного снимка при корректной укладке датчика/пластины.
- 70 kV / 2 mA — стабильные параметры трубки для уверенной визуализации костных структур и твёрдых тканей.
- Поддержка разных рецепторов — совместимость с цифровыми датчиками, фосфорными пластинами и плёнкой (в зависимости от выбранной техники и протокола).
- Аккумуляторная автономность — работа без привязки к розетке, удобна при перемещении между кабинетами и при выездных сценариях.
- Решения по безопасности — конструктивные меры и аксессуары (защитный экран/экранирование) снижают влияние рассеянного излучения при портативной съёмке.
- Управление «быстро и по делу» — логика кнопок и индикации заточена под работу ассистента и врача на потоке.
Клинические сценарии применения
Портативный источник особенно полезен там, где важны скорость контрольного снимка и минимизация лишней логистики. Для врача это означает: меньше «перерывов» между этапами лечения и более быстрый клинический цикл. Для пациента — меньше ожидания и более понятная визуализация ситуации на приёме.
| Сценарий | Что оценивается | Практический эффект |
|---|---|---|
| Эндодонтия | Рабочая длина, мастер-штифт, плотность/контроль пломбировки, периапикальная динамика | Серия контрольных снимков без длительных пауз, удобнее повторять геометрию |
| Имплантология | Положение элементов, контроль этапов, оценка прилежащих структур | Ускорение принятия решений в ходе приёма |
| Хирургия | Контроль после манипуляций, оценка области вмешательства | Быстрее подтверждение результата и тактики |
| Терапия | Вторичный кариес, контактные поверхности, прицельная оценка | Понятнее план лечения, меньше спорных клинических моментов |
| Ортопедия | Контроль посадки конструкций, оценка отдельных зон | Оперативная проверка в ходе этапов |
| Пациенты с ограниченной мобильностью | Снимок у кресла без перемещений | Снижение организационных сложностей |
Качество изображения: фокус, параметры трубки и геометрия
В прицельной рентгенографии клиническая «читаемость» определяется сочетанием факторов: устойчивостью укладки приёмника, повторяемостью угла, корректным выбором экспозиции и качеством формирования пучка. Rextar X использует фокальное пятно 0.4 мм, что помогает получить более точные края изображения на детекторе при соблюдении методики. Параметры трубки 70 kV / 2 mA ориентированы на уверенную проникающую способность и стабильность серии. Дополнительную роль играет фильтрация (типовое значение 1.5 мм Al экв.), которая помогает отсекать «мягкую» часть спектра.

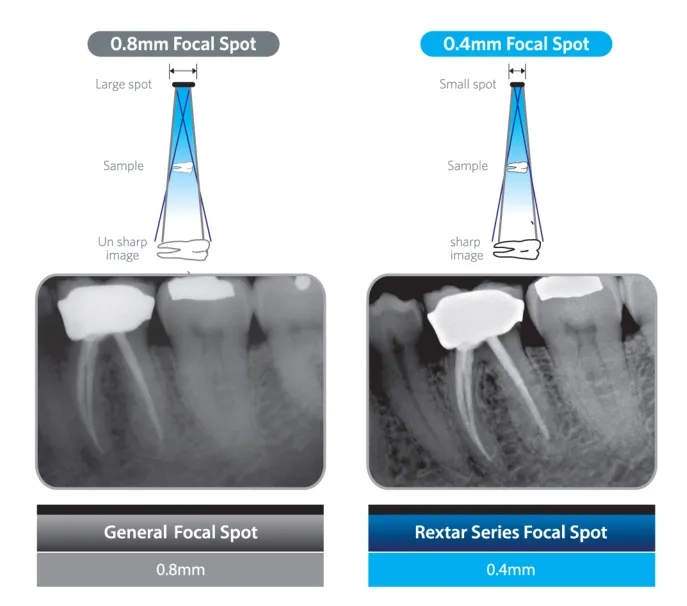

Фокальное пятно 0.4 мм — акцент на детализацию прицельных снимков (при корректной укладке и выборе экспозиции).

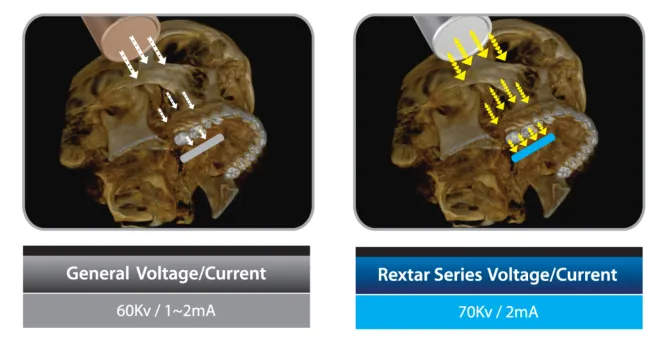

70 kV / 2 mA — стабильные параметры трубки для уверенной визуализации плотных структур при прицельной рентгенографии.
О чём важно помнить при укладке (для стабильного результата)
- Фиксация датчика/пластины позиционером и контроль параллельности дают больший вклад в качество, чем «поиск» случайных настроек.
- При серийной съёмке ценнее одинаковая методика: повторяемый угол и стабильная геометрия «из кадра в кадр».
- Прямоугольная коллимация (если используется) требовательнее к точности позиционирования и дисциплине укладки.
- Экспозиция подбирается под приёмник изображения, анатомию и клиническую задачу в пределах шагов экспозиции устройства.

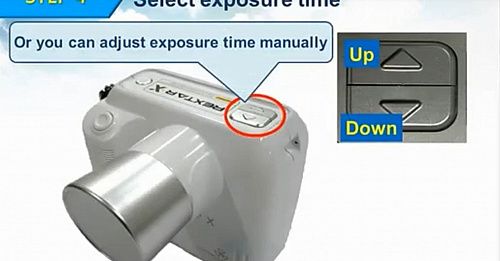

Управление и интерфейс: быстрый сценарий «включить → выбрать → снять»
Rextar X построен вокруг простого сценария работы: включение, выбор предустановленного профиля и экспозиция. Предустановки позволяют быстрее переходить между задачами и поддерживать единый подход в клинике. Интерфейс обычно включает индикацию готовности, времени экспозиции, уровня заряда, выбора взрослый/ребёнок, выбора типа зуба и режима сохранения параметров для повторных процедур.

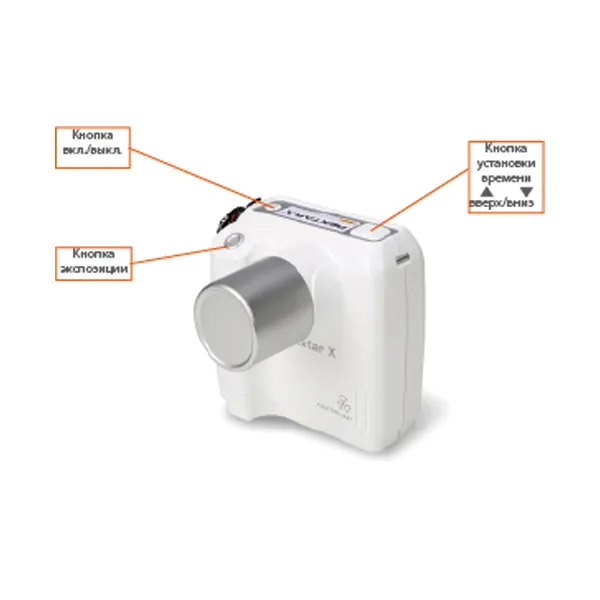

Органы управления: кнопка включения, кнопка экспозиции и управление настройкой времени экспозиции.

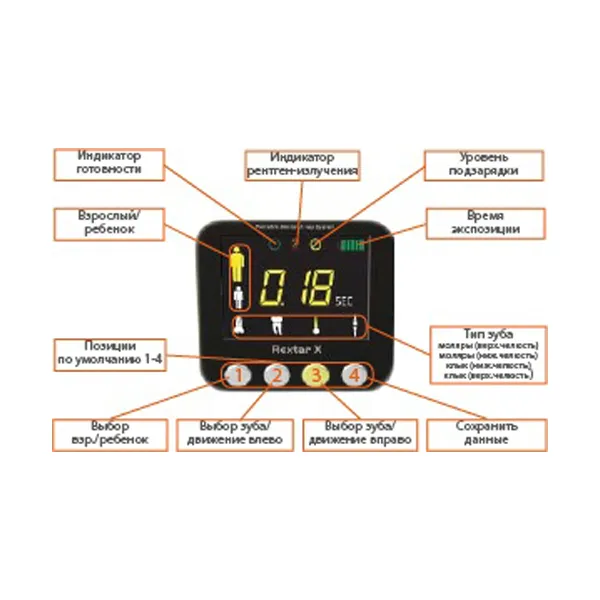

Экран: индикация готовности, экспозиции, заряда, выбор профиля и сохранение параметров.

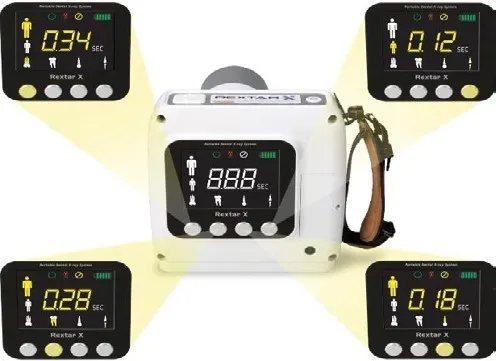

Предустановки и сохранение параметров: единая методика в команде
В клинике важно, чтобы разные смены получали сопоставимый результат. Предустановки и сохранение выбранных параметров помогают стандартизировать работу: уменьшается разброс по экспозиции и сокращается время на подготовку снимка. Такой подход особенно полезен в эндодонтии (серия контрольных снимков) и при повторных визитах, где важно сравнение динамики.
Несколько профилей экспозиции: быстрее переход между задачами и проще стандартизация серии снимков.

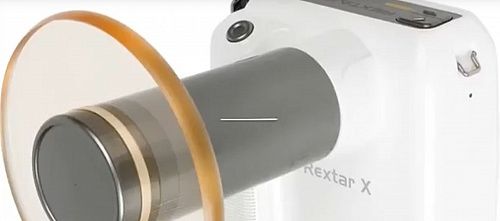

Безопасность портативной рентгенографии: экранирование и контроль серии
Портативная съёмка требует дисциплины: позиция оператора, дистанция, корректная установка защитного экрана, соблюдение внутренних регламентов клиники и требований радиационной безопасности. В серии Rextar предусматриваются решения, направленные на снижение влияния рассеянного излучения при работе рядом с аппаратом: экранирование и защитный экран (scatter/backscatter shield), а также блокировки/контрольные функции, препятствующие случайной экспозиции.
Безопасная практика: защитный экран, выдерживание дистанции, стабильная позиция, контроль серии и выполнение внутренних протоколов клиники.
Показатели по данным испытаний (типовые значения)
В технических материалах приводятся ориентиры по дозовым значениям в испытательных условиях (экспозиция 1.0 сек, контрольные точки вокруг устройства). Эти данные предназначены для понимания принципа защиты и не заменяют требования локальных норм и регламентов.
| Точка контроля | Ориентир при тесте (1.0 сек) | Комментарий |
|---|---|---|
| Верх (Top) | 0.3 mSv | Контрольная точка вокруг корпуса |
| Лево (Left) | 0.4 mSv | Контрольная точка вокруг корпуса |
| Право (Right) | 0.3 mSv | Контрольная точка вокруг корпуса |
| Низ (Bottom) | 0.2 mSv | Контрольная точка вокруг корпуса |
| Сзади (Back) | 0.1 mSv | Контрольная точка вокруг корпуса |
| Среднее (Average) | 0.26 mSv | Усреднённое значение в условиях теста |
Значения приведены как ориентиры из материалов производителя для испытательных условий; фактические режимы зависят от методики, экспозиции и организации рабочего места.
Технические характеристики Rextar X (расширенно)
Параметры могут отличаться в зависимости от рынка поставки и комплектации (например, состав аксессуаров и тип защитного экрана). Ниже приведены типовые характеристики, используемые в документации и технических материалах.
| Раздел | Параметр | Типовое значение | Практический смысл |
|---|---|---|---|
| Генератор | Тип | High Frequency Inverter | Стабильность параметров и предсказуемость серии |
| Генератор | Выходная мощность | 140 W | Параметр энерговооружённости генератора |
| Генератор | Частота | 70 kHz | Типовая характеристика высокочастотного преобразования |
| Трубка | kV / mA | 70 kV / 2 mA | Стабильная проникающая способность и режим прицельной съёмки |
| Трубка | Модель | D-041 | Распространённая маркировка в документации |
| Трубка | Фокальное пятно | 0.4 мм | Влияние на детализацию снимка при корректной укладке |
| Фильтрация | Суммарная фильтрация | 1.5 мм Al Eq (тип.) | Отсечение «мягкой» части спектра |
| Экспозиция | Диапазон времени экспозиции | 0.01–1.30 сек | Подбор режима под приёмник изображения и анатомию |
| Экспозиция | Количество шагов | 43 шага | Точная подстройка времени экспозиции |
| Питание | Требование по питанию | 11.1 VDC (аккумулятор) | Автономная работа и мобильность |
| Зарядка | Зарядное устройство (вход) | 100–240 VAC, 50–60 Hz, 1.7 A | Удобно для стандартной сети |
| Масса | Вес | около 2.0 кг (в зависимости от комплектации) | Влияет на усталость и устойчивость при серии |
| Автономность | Экспозиций на одном заряде | более 300 (в зависимости от режима) | Подходит для смены при организованной зарядке |
Комплектация и принадлежности
Комплектация зависит от поставки и может включать различные варианты конусов, ремней, защитных экранов и принадлежностей для интеграции в рабочее место. Ниже приведён расширенный перечень элементов и принадлежностей, встречающийся в документации и поставках.
Базовый комплект (типовой)
| Элемент | Назначение | Практический комментарий |
|---|---|---|
| Основной блок Rextar X | Источник рентгеновского излучения | Управление экспозицией и режимами съёмки |
| Защитный экран (scatter/backscatter shield) | Снижение влияния рассеянного излучения | Целесообразно использовать постоянно при портативной работе |
| Аккумуляторная батарея | Автономное питание | Ресурс зависит от режима; удобна организация «зарядной зоны» |
| Зарядное устройство / адаптер питания | Поддержание автономности | Вход обычно 100–240 VAC |
| Ремни/крепления (кистевой/шейный) | Эргономика и безопасность удержания | Снижают риск падения и усталость при серии |
| Сумка/кейс | Хранение и транспортировка | Защищает аксессуары и упрощает перемещение между кабинетами |
| Инструкция/руководство | Регламент эксплуатации | Нужно для стандартизации работы и обучения персонала |
Принадлежности и расширения комплекта (встречаются в документации)
| Элемент | Зачем нужен | Где полезен |
|---|---|---|
| Конусы/тубусы (несколько вариантов) | Формирование геометрии и удобства позиционирования | Разные техники укладки и рабочие места |
| Подставка / штатив | Фиксация аппарата | Снижение микродвижений, стандартизация серии |
| Пульт дистанционного управления | Дистанционная экспозиция | Организация рабочего места с повышенными требованиями к дистанции |
| Кабели соединения / кабели питания | Подключение и обслуживание | Сервис и организация зарядной зоны |
| Адаптер Bluetooth / аксессуары связи | Дополнительные сценарии интеграции | Зависит от поставки и используемой системы |
| Цифровой датчик / принадлежности для датчика | Приёмник изображения | RVG-съёмка и цифровой поток |
| Сменные чехлы для датчика | Гигиена и защита датчика | Потоковый приём |
| Позиционеры для датчика | Повторяемость укладки | Эндодонтия, серия контрольных снимков |
Перечень принадлежностей зависит от конкретной комплектации, версии устройства и состава поставки.
Совместимость с приёмниками изображения
Портативный формат обычно используется с цифровыми датчиками (RVG), фосфорными пластинами (PSP) и плёнкой. Для стабильного результата важна комбинация «приёмник + позиционер + методика укладки + выбранный шаг экспозиции». В клинике целесообразно закрепить типовые протоколы под используемые датчики/пластины, чтобы разные смены получали сопоставимое качество снимка.
Схема: формирование пучка и роль фокального пятна в детализации изображения.
Практический ориентир: при проблемах с «читаемостью» снимка в первую очередь проверяются укладка, фиксация приёмника, параллельность и только затем — шаг экспозиции.
Рекомендации по организации рабочего места
Максимальный эффект от портативного рентгена достигается тогда, когда он встроен в понятный клинический сценарий: есть место хранения, зарядная зона, комплект позиционеров, выбранные профили экспозиции и единый подход к укладке. Это снижает число пересъёмов и делает результат предсказуемым.
- Стандартизация экспозиции: фиксируются типовые шаги под используемые RVG/PSP и зоны съёмки.
- Позиционеры: постоянное использование позиционеров для стабильной геометрии серии.
- Контроль серии: соблюдение интервалов и режима серии в соответствии с документацией.
- Защитный экран: установка и постоянное применение при портативной работе.
- Регламент зарядки: контроль состояния аккумулятора и планирование зарядки.
FAQ — вопросы и ответы
С какими приёмниками изображения работает Rextar X?
Rextar X применяется для интраоральной рентгенографии и обычно используется с цифровыми датчиками (RVG), фосфорными пластинами (PSP) и плёнкой. Для стабильного качества важны закреплённые шаги экспозиции под конкретный приёмник и единая методика укладки.
Какой диапазон времени экспозиции у Rextar X?
Указывается диапазон 0.01–1.30 сек с 43 шагами настройки. Выбор шага зависит от приёмника изображения, зоны съёмки и клинической задачи.
Какие параметры трубки и фокального пятна?
Типовые параметры: 70 kV / 2 mA, фокальное пятно 0.4 мм. Фильтрация обычно приводится как порядка 1.5 мм Al экв. (возможны различия по версии/рынку поставки).
Сколько экспозиций выполняется на одном заряде?
Приводится ориентир более 300 экспозиций на одном заряде, при этом фактический результат зависит от времени экспозиции, интервалов серии и состояния аккумулятора.
Может ли отличаться комплектация?
Комплектация зависит от поставки и может включать разные варианты конусов, ремней, защитного экрана, кейса, штатива и пульта дистанционного управления. Точный состав определяется документацией конкретной партии.
